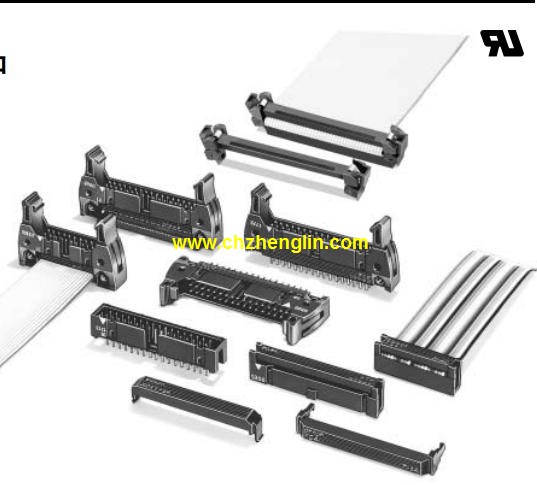

XG4M-1030-U產品特點及功能介紹：
形狀：浸錫L型端子。
極數：10。
極性導桿數：0。
小包裝單位：150個。
印刷基板連接器的核心、 MIL規格標準品。
通過采用新型生產力設計，高可靠性與低價格的同步實現。
備有便于省空間封裝的盒型插頭（ XG4C）。
備有可進行中繼使用的壓接型插頭（ XG4E）。
將本公司的散線壓接型連接器（ XG5）特有插頭（ XG8）與PCB型XG4M-1030-U
（ XG2）組合使用可實現種類豐富的各種封裝。
適用本公司自己開發的簡易鎖定擺桿可以使特有插頭（ XG8）和，
盒型插頭（ XG4C）也能夠進行鎖定。
MIL規格（ MIL-C-83503）標準。
標準品符合UL規格（ File No. E103202）認證產品。形狀：帶長鎖（帶開放式底蓋）。
極數：50。
極性導桿數：1。
小包裝單位：30個。
印刷基板連接器的核心、 MIL規格標準品。
通過采用新型生產力設計，高可靠性與低價格的同步實現。
備有便于省空間封裝的盒型插頭（ XG4C）。
備有可進行中繼使用的壓接型插頭（ XG4E）。
將本公司的散線壓接型連接器（ XG5）特有插頭（ XG8）與PCB型。
（ XG2）組合使用可實現種類豐富的各種封裝。
適用本公司自己開發的簡易鎖定擺桿可以使特有插頭（ XG8）和，
盒型插頭（ XG4C）也能夠進行鎖定。
MIL規格（ MIL-C-83503）標準。
標準品符合UL規格（ File No. E103202）認證產品。類型：PCB基板用四插座接插件。
接點編號：4。
接線簡單并且符合e-CON * 規格的連接器；
連接傳感器的理想之選。
采用經行業驗證的彈簧夾進行接線。
接線簡單，無需特殊工具，
可重新接線 （維修）。
每個連接器可接受范圍在
絞線AWG28 (0.08mm2)～ AWG20 (0.5mm2)，
之間的任何芯線尺寸。
（護套外徑：不過1.5mm）。
還備有接線時可同時連接4線的夾具。
UL標準 （文件號 E103202）認定品為標準品。
帶電纜的接插件是獲得 UL 標準認證的產品。
內置開關：SPDT(DC)。
驅動桿：密封型（靴保護），密封滾珠臂擺桿型。
導管/接地端子：G 1/2/無接地端子。
安裝：側面安裝。
具有高斷路容量和高耐用性的一般型封閉式開關。
Z一般型基礎開關內置到ZE、ZV和ZV2開關中。它們提供了高斷路容量和高耐用性。
帶磁吹的X基礎開關內置到XE、XV和XV2開關中。該系列還增加了DC型號。
提供了三種安裝方法（側面、基座和直角側面）及許多類型的驅動桿。
保護蓋取下后，內藏開關的端子在正面，易于連接。
帶接地端子的開關具有CE標志。
通過UL、CSA和CCC （中國標準）規格認證。 電纜類型：不易燃、機器人電纜。
電纜引出方向：L型。
電纜外徑：6.0mm。
電纜芯線數：3。
電纜芯線截面積：0.5mm。
電纜長度：5m。
節省工時、節省維護保養費用、
耐環境性強的FA用防水接插件。
適用于IP67、實現了94V-0不易燃性的的FA專用小型接插件。
通過使布線系統的接插件化使設備更易維護，
且縮短了設備的停機時間。
推出附帶帶電纜的接插件與組合式接插件。
組合式接插件有壓接型、焊接型、螺絲連線型3種。
帶電纜接插件是獲得UL標準認證的產品。
依據IEC61076-2-101 (IEC60947-5-2)、 NECA4202。
XG4M-1030-U操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=XG4M-1030-U&select=5
