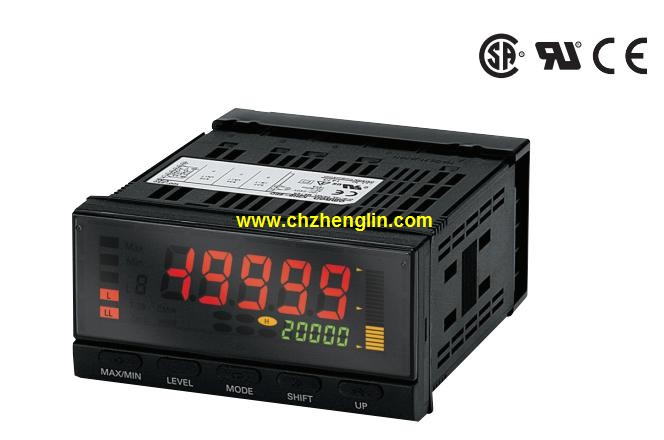

K3HB-XVD-CPAC21 AC/DC24產品特點及功能介紹：
輸入類型：直流電壓輸入型。
輸出類型：晶體管；-；NPN集電極開路（HH、H、PASS、L、LL）。
事件輸入端子臺5點（TIMING、S-TIM、HOLD、RESET、ZERO）配備。
外部供給電源DC12V 80mA。
電源電壓：AC/DC24V。
96（W）×48（H）×進深95mm部分機型未配備K3HB-XVD-CPAC21 AC/DC24
適合電壓、電流信號等模擬的、測量顯示、判別的面板表。
動作判定顯示色，可切換綠色/紅色2種顯示顏色。
配備的分壓計用于監視操作趨勢。
外部事件輸入可應用于各種測量和辨別情況。
DeviceNet型的系輸入類型：PNP輸入類型。
事件輸入端子臺5點（S-TMR、HOLD、RESET）配備。
外部電源DC12V 80mA。
注：K3HB-RNB-A、K3HB-RPB-A未配備事件輸入。
通信：RS-485；NPN集電極開路（HH、H、PASS、L、LL）。
96（W）×48（H）×進深95mm。
電源電壓：AC/DC24V。
50kHz可高速測量的數字旋轉脈沖表。
動作判定顯示色，可切換綠色/紅色2種顯示顏色。
測量50kHz的高速脈沖。
可對旋轉編碼器及各種ON/OFF脈沖信號，進行高達50kHz的高輸入類型：高速響應型。
事件輸入端子臺5點（TIMING、S-TIM、HOLD、RESET、ZERO）配備。
外部供給電源DC12V80mA。
輸出類型：繼電器接點；PASS1c；H、L：各1c。
96（W）×48（H）×進深95mm。
電源電壓：AC100～240V。
高速、測量、判別動作判定顯示色，
可切換綠色/紅色2種顯示顏色。
配備的分壓計用于監視操作趨勢。
外部事件輸入可應用于各種測量和辨別情況。
DeviceNet型的系列化。
進深（面板以下）僅為95mm的短尺寸。
UL標準適用認證（種類：電流反相檢測型。
動作時間特性：反限時型。
電流范圍：8～26A。
控制電源電壓：200/220/240V。
復位：手動復位型。
可任意選擇保護要素（ 1E～ 3E）的靜止型電機繼電器。
符合JEM-1357三相感應電機用靜止型保護繼電器標準。
通過切換開關可任意組合過載、欠相、反相 （ 1E～ 3E）等保護要素。
可通過測試開關操作來檢測回路和輸出繼電器的動作。
此外，其動作時間為啟動顯示，很容易地確認時間設定。
柜內部占用面積較小的一體式結構。尺寸：K8AB-TH，22.5×90×100mm。
電源：AC/DC24V。
類型：溫度輸入。
輸出點數：1點（繼電器）。
輸入種類：熱電偶/Pt100。
設定單位（設定范圍）：1℃/°F單位設定（0～～399℃/°F）。
小型·緊湊，對溫度報警·監測的佳選擇。
防止過度升溫、 異常溫度。
緊湊湊機身 （寬22.5mm）中搭載有溫度報警功能。
通過撥動開關進行簡單設定。
支持熱電偶· Pt100的多重輸入。
能夠進行輸出繼電器的正常OFF（勵磁）/正常ON（非勵磁）切換。
LED可識別報警狀態。
K3HB-XVD-CPAC21 AC/DC24操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=K3HB-XVD-CPAC21 AC/DC24&select=5
