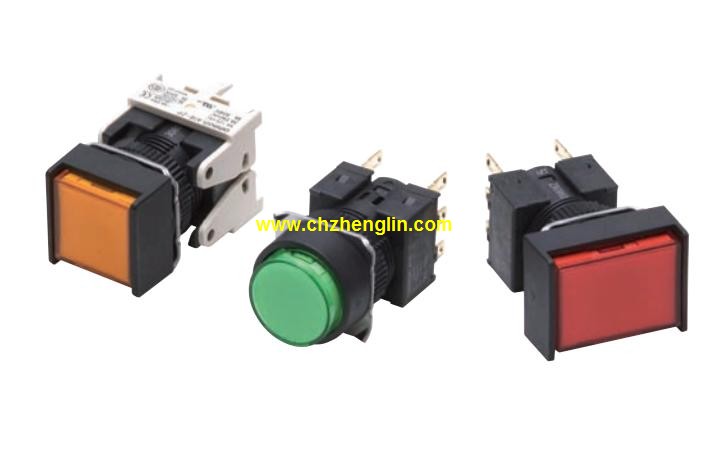

A16L-TWM-24-1產品特點及功能介紹：
種類：減壓帶燈和帶焊接端子，耐油IP66。
形狀：方形。
動作功能：瞬時動作（自動復位型）。
輸出：DPDT。
帶燈：LED（帶內置減壓帶燈功能）。
使用電壓：AC/DC100/110V。
操作部顏色：純白色。
可拆卸圓型φ16系列。
行業小級別28.5mm的微型設計。
可拆卸開關單元。
標準負載以及微小負載均可使用的共用接點A16L-TWM-24-1
易于布線的端子排列。
已經過EN 60947-5-1認證。種類：1a1b焊接端子。
形狀：圓形。
類型：一般負載用。
動作功能：瞬時動作（自動復原式）。
帶燈：LED帶燈。
使用電壓：DC5V。
操作部顏色：白色。
長20mm、 圓形φ12系列
高亮度的均一面發光。
由于是圓型所以容易打孔。
小型化， 操作觸感好。操作部的形狀：長方形。

輸出：DPDT。
帶燈：LED。
照光部分割：無分割。
接點類型：微小負載（AC125V，0.1A；DC30V，0.1A）。
操作：瞬時動作（自動復位型）。
操作部顏色符號：白色。
電源電壓：DC5V。
帶方形40mm本體的按鈕開關系列。
將微型設計與獨特的軟操作感結合。
容易從前面進行面板安裝并且無需工具即可進行燈更換。成套組合型號： 操作部，LED/燈（僅帶燈型），開關部成套提供。
種類：不帶燈型（方形）。
形狀：方形/凸出型。
輸出數：SPST-NO + SPST-NO。
操作：瞬時動作（自動復位型）。
顏色：黑色。
可安裝在φ22或φ25的面板開孔中（使用適配環時）。
可用擺桿方便的拆卸單元。
開關部位3列安裝,提高了布線效率。
標準配備了防指觸功能。
φ25用的適配環還能對應φ25的面板開口。
壓接端子可以用開型（叉型）、閉型（圓型） 中的任意一個來安裝。
IP65耐油（非帶燈型）IP65（帶燈型）。操作部的形狀：長方形。

輸出：SPDT。
帶燈：白熾燈。
照光部分割：無分割。
接點類型：標準負載（AC250V 2A；DC125V，0.4A）。
操作：瞬時動作（自動復位型）。
操作部顏色符號：黃色。
電源電壓：AC/DC6V。
帶方形40mm本體的按鈕開關系列。
將微型設計與獨特的軟操作感結合。
容易從前面進行面板安裝并且無需工具即可進行燈更換。種類：無帶PCB端子的型號，IP40。
形狀：圓形。
動作功能：瞬時動作（自動復位型）。
輸出：DPDT。
帶燈：LED。
使用電壓：AC/DC24V。
操作部顏色：黃色。
可拆卸圓型φ16系列。
行業小級別28.5mm的微型設計。
可拆卸開關單元。
標準負載以及微小負載均可使用的共用接點。
易于布線的端子排列。
已經過EN 60947-5-11認證。分類：卡入式（前面安裝），長壽命型。
字符高度：十進制：6.8mm，十六進制：4.0mm。

端子：焊接端子。
端子顏色：淺灰色。
輸出代碼號：03 （十進制代碼）。
鎖定型的系列化。
字符高度4.8或3.2mm使顯示易于查看。
采用卡入式安裝使得安裝簡便。
本系列包括防止意外操作的全部鎖定型。
A16L-TWM-24-1操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=A16L-TWM-24-1&select=5
