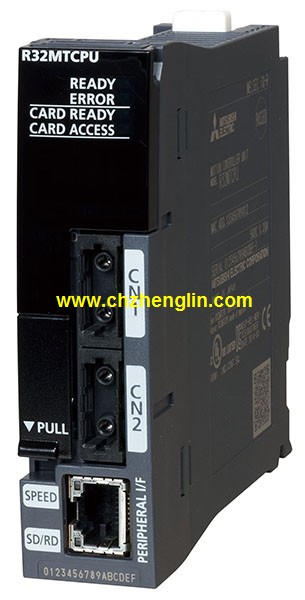

R32MTCPU產品特點及功能介紹：
1Gbps、主站/本地站。
CC-Link IE Field網絡是一種基于千兆位以太網的現場網絡，
整合了控制器分散控制、 I/O控制、安全控制、運動控制，可進行的控制。
可根據生產線、裝置、設備的布局，采用星型、線型和環型拓?fù)潇`活進行配線。
構建靈活的網絡
星型拓?fù)?br> 使用交換式集線器，在各模塊間進行星型連接R32MTCPU
采用星型拓?fù)鋾r(shí)，可輕松添加從站。
線型拓?fù)?br> 在各模塊間進行線型連接。
可降低配線成本。
環形拓?fù)?br> 在各模塊間進行環型連接。
部分從站發生異常時，可通過環回功能，
僅使用正常的站繼續進行數據鏈接。
支持CC-Link IE Field網絡同步通信功能
可根據主站所的同步周期，通過CC-Link IE Field網絡使從站的控制周期同步。
據此，可使從站的動作時間與同一網絡上連接的其它從站同步。輸入電源電壓：AC100?240V。
輸入頻率：50/60Hz正負5%。
輸入大視在功率：160VA。
輸入大功率：-。
額定輸出電流（DC5V）：9A。
額定輸出電流（DC24V）：-。
MELSEC iQ-R系列由 CPU模塊、電源模塊、基板模塊、輸入輸出模塊、智能功能模塊等各種模塊組成。
對于整個系統，基板模塊多可擴展到7級、模塊多可安裝64個，
因此可構建大型系統。此外，通過使用RQ擴展基板模塊，
海還可有效利用MELSEC-Q系列模塊的資產。模擬量輸出通道數：8CH。
精度
環境溫度25正負5°C：正負0.1% 以內。
環境溫度0～55°C：正負0.3% 以內。
溫度系數：-。
轉換速度：80μs/CH。
通道間緣：-
輸出短路保護：有。
外部供給電源：DC24。
外部配線連接方式：18點螺釘端子臺。
電壓輸出
數字量輸入值：-。
模擬量輸出電壓：-。
電流輸出
數字量輸入值：0～32000。
模擬量輸出電流：DC0～20mA。
高速輸出流暢的模擬量波形。
模擬量輸出模塊具有將任意波形數據注冊到模塊中，并根據設定的轉換周期連續執行模擬量輸出的功能。
執行沖壓機和注塑成型機等的模擬量(扭矩)控制時，可自動輸出事先注冊的控制波形，
通過程序進行高速、流暢的控制。此外，僅需事先將波形數據注冊到模塊中，
即可輕松控制模擬量波形，因此在進行生產線控制等重復控制時，
無需使用專用的程序來創建波形，可減少編程工時。
模塊間結合功能。
結合使用多64臺的溫度調節模塊進行溫度控制。可結合的功能為以下兩點。
模塊間同時升溫功能。
模塊間峰值電流功能。運算控制方式：存儲程序反復運算。
輸入輸出點數：4096點。
程序容量：160K步。
實現運動控制的多CPU系統
可通過執行順控程序和并行處理多CPU間高速通信，實現高速控制。
多CPU間的通信周期已與運動控制時間同步，可減少多余的控制時間。
安裝3個運動CPU模塊后，多可對96軸進行伺服控制。
多1200K步的程序容量。
實現運動控制的多CPU系統。
CPU模塊內置2個支持持千兆位的網絡端口。
便于進行數據管理的數據庫功能。
內置安全功能的擴展SRAM卡。
可進行各種運動動控制(位置、速度、扭矩、同步控制等）。
符合國際安全標準（ ISO 13849-1 PL e、 IEC 61508 SIL 3）的安全CPU。
適合從計算機/微機環境進行移植的C/C++語言編程。
R32MTCPU操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=R32MTCPU&select=5
