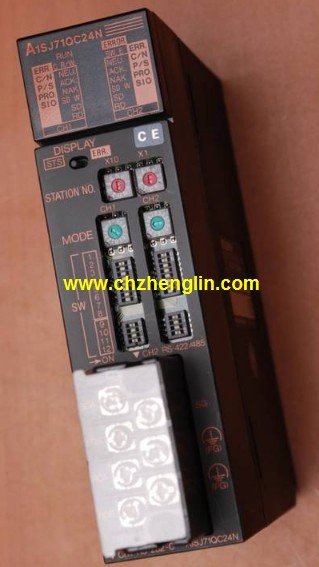

A1SJ71QC24N產品特點及功能介紹：
輸入形式：DC輸入，正極公共端。
輸入點數：8點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/5mA。
輸出形式：晶體管輸出，漏型。
輸出點數：8點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：無。
額定負載電壓/電流：DC24V/0.5A。
外部連接：3線式/2線式。
彈簧夾端子臺型A1SJ71QC24N
不需要進一步擰緊或用螺釘鎖緊，可減少配線工時。
利用2件式構造的端子臺，維護時可在保持配線不變的狀態下更換模塊。
安裝模塊時可選擇采用DIN導軌或用螺釘安裝。
可對3線式傳感器輸入進行配線。I/O控制方法：刷新方式或直接方式。
用戶程序存儲容量：8K步。
I/O點數：256點。
內存容量：64K bytes。
ANSCPU已更新為ANSHCPU，它具有下列優點。
16位專用微處理器。
大容量電池后備內存RAM。
擴展了I/O點的控制能力。
專用的CC-Link指令。
擴展注釋存貯的容量。
寫速處理。大容量電池。光纖電纜/雙絞線電纜。
單總線。
遠程I/O站。
根據系統的控制要求，采用合適的設計方法來設計三菱PLC程序。
程序要以滿足系統控制要求為主線，
逐一編寫實現各控制功能或各子任務的程序，
逐步完善系統的功能。
三菱PLC初始化程序。在三菱PLC上電后，一般都要做一些初始化的操作，
為啟動作必要的準備，避免系統發生誤動作。
初始化程序的主要內容有：對某些數據區、計數器等進行清零，
對某些數據區所需數據進行恢復，
對某些繼電器進行置位或復位，
對某些初始狀態進行顯示等等。快速連接器型。
電壓輸入。
通道數：8通道。
占用站數：Ver.1模式下占用3站、Ver.2模式下占用1站。
站型：遠程設備站。
三菱plc硬件實施
硬件實施方面主要是進行控制柜等硬件的設計及現場施工。
設計控制柜和操作臺等部分的電器布置圖及安裝接線圖。
設計系統各部分之間的電氣互連圖。
根據施工圖紙進行現場接線，并進行詳細檢查。
由于程序設計與硬件實施可同時進行，
因此三菱PLC控制系統的設計周期可大大縮短。
三菱plc聯機調試。
聯機調試是將通過模擬調試的程序進一步進行在線統調。
聯機調試過程應循序漸進，
從三菱PLC只連接輸入設備、再連接輸出設備、再接上實際負載等逐步進行調試。
如不符合要求，則對硬件和程序作調整。
通常只需修改部份程序即可。輸入輸出點數：480點。
程序容量：7k步。
基本命令處理速度：4.4～5.6us。
電源：輸入DAC100～120/200～240V/輸出DC5V 2A，DC24V 0.5A。
附帶光數據通信線路功能。
模塊式：是把PLC各基本組成做成獨立的模塊。
中型、大型PLC采用這種方式。便于維修。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓。
也就是通過輸出接口電路把把內部的數字電路化成一種信號使負載動作或不動作。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。
