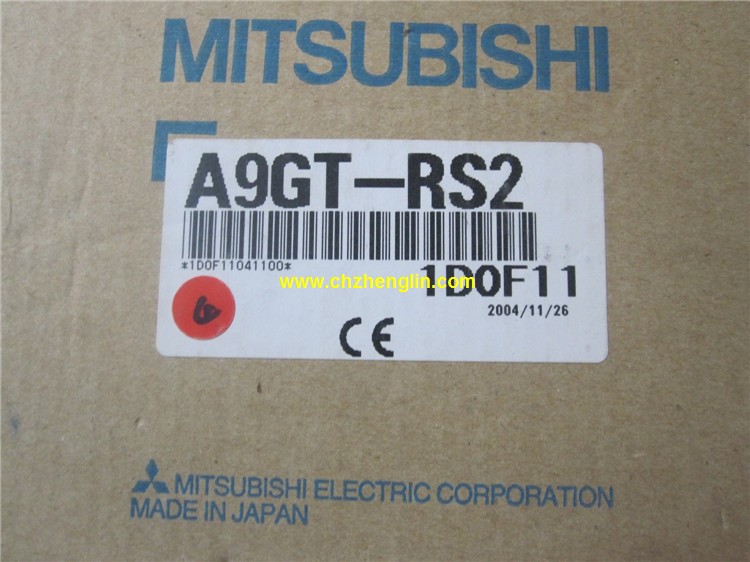

A9GT-RS2產品特點及功能介紹：
多軸定位控制器。
程序容量：大60K步。
輸入輸出點數：1920點。
指令執行所需的時間和用戶程序的長短、指令的種類和CPU執行速度是有很大關系，
一般來說，一個掃描的過程中，故障診斷時間，
通信時間，輸入采樣和輸出刷新所占的時間較少，
執行的時間是占了大部分。
光電耦合器由兩個發光二極度管和光電三極管組成A9GT-RS2
發光二級管：在光電耦合器的輸入端加上變化的電信號，
發光二極管就產生與輸入信號變化規律相同的光信號。
輸入接口電路工作過程：當開關合上，二極管發光，
然后三極管在光的照射下導通，向內部電路輸入信號。
當開關斷開，二極管不發光，三極管不導通。向內部電路輸入信號。
也就是通過輸入接口電路把外部的開關信號轉化成PLC內部所能接受的數字信號。
光電三級管：在光信號的照射下導通，導通程度與光信號的強弱有關。
在光電耦合器的線性工作區內，輸出信號與輸入信號有線性關系。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。輸入形式：DC輸入，正極公共端。
輸入點數：8點。
輸入響應時間：0.2ms以下。
額定輸入電壓/電流：DC24V/5mA。
輸出形式：晶體管輸出，漏型。
輸出點數：8點。
OFF時泄漏電流：0.25mA以下。
輸出保護功能：有。
額定負載電壓/電流：DC24V/0.5A。
外部連接：1線式/1線式。
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品陣容中選擇。
通過端子臺上部的手指保護，
人體不會接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上。快速連接器型。
電流輸入。
通道數：8通道。
占用站數：Ver.1模式下占用3站、Ver.2模式下占用1站。
站型：遠程設備站。
三菱plc硬件實施
硬件實施方面主要是進行控制柜等硬件的設計及現場施工。
設計控制柜和操作臺等部分的電器布置圖及安裝接線圖。
設計系統各部分之間的電氣互連圖。
根據施工圖紙進行現場接線，并進行詳細檢查。
由于程序設計與硬件實施可同時進行，
因此三菱PLC控制系統的設計周期可大大縮短。
三菱plc聯機調試。
聯機調試是將通過模擬調試的程序進一步進行在線統調。
聯機調試過程應循序漸進，
從三菱PLC只連接輸入設備、再連接輸出設備、再接上實際負載等逐步進行調試。
如不符合要求，則對硬件和程序作調整。
通常只需修改部份程序即可。RS-232：1通道，RS-422：1通道。
BASIC程序模式（A3MCPU對應）：BASIC控制臺接口使用。
順序程序模式（程序控制器CPU對應）：無順序的計算機連接接口和使用。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇。
三菱plc分配I/O點并設計三菱PLC外圍圍硬件線路
畫出PLC的I/O點與輸入/輸出設備的連接圖或?qū)?yīng)關系表，
該部分也可在第2步中進行。

設計PLC外圍硬件線路。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定。
A9GT-RS2操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=A9GT-RS2&select=5
