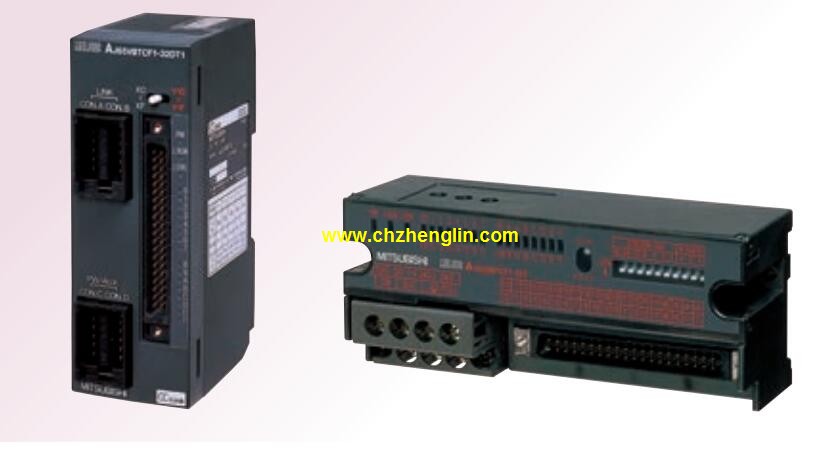

AJ65VBTCF1-32DT1產品特點及功能介紹：
電纜長度：5米。
用于GOT與CRT之間連接。DC輸入點數：32點。
輸入電壓及電流：DC12/24V，3/7mA。
響應時間：10ms。
16點/1個公共端。
正極共用。
輸出點數：24點。
輸出電壓及電流：DC24V/AC240V，2A/1點，5A/1個公共端。
響應時間：12ms。
8點/1個公共端AJ65VBTCF1-32DT1
輸出形式：繼電器輸出。
36點端子臺×2。
占用站數：8站。
緊湊型遠程I/O單元。
根據系統的控制要求，采用合適的設計方法來設計三菱PLC程序。
程序要以滿足系統控制要求為主線，
逐一編寫實現各控制功能或各子任務的程序，
逐步完善系統的功能。
三菱PLC檢測、故障診斷和顯示等程序。
這些程序相對獨立，一般在程序設計基本完成時再添加。
硬件模擬法是使用一些硬件設備模擬產生現場的信號，
并將這些信號以硬接線的方式連到PLC系統的輸入端，其時效性較強。
軟件模擬法是在三菱PLC中另外編寫一套模擬程序，
模擬提供現場信號，其簡單易行，但時效性不易保證。
模擬調試過程中，可采用分段調試的方法，并利用編程器的功能。RS-232 1通道。
RS-422/485 1通道。
傳送速度：0.3-19.2kbps。
輸入狀態和輸入信息從輸入接口輸進，
CPU將之存入工作數據存儲器中或輸入映象寄存器。
然后由CPU把數據和程序有機地結合在一起。
把結果存入輸出映象寄存器或工作數據存儲器中，
然后輸出到輸出接口、控制外部驅動器。
具有記憶功能的半導體電路。
分為系統程序存儲器和用戶存儲器。
系統程序存儲器用以存放系統程序，
包括管理程序，程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。輸入輸出點數：2048點。
輸入輸出數據設備點數：2048點。
程序容量：30k。
基本命令處理速度(LD命令)：1.0μs。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新狀態，新狀態不能被讀入。
只有程序進行下一次掃描時，新狀態才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。SI/QSI/H-PCF/寬范圍H-PCF光纖電纜。
雙重環路。
PC間網絡（管理站/通常站）/ 遠程I/O網絡（遠程控制站）。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇。
三菱plc分配I/O點并設計三菱PLC外圍圍硬件線路
畫出PLC的I/O點與輸入/輸出設備的連接圖或?qū)?yīng)關系表，
該部分也可在第2步中進行。

設計PLC外圍硬件線路。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定。
AJ65VBTCF1-32DT1操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=AJ65VBTCF1-32DT1&select=5
