SYSMAC BUS/2系統是PC同I/O裝置、FA元件群連接的高速BUS網絡。
由于遠距離、分散控制，

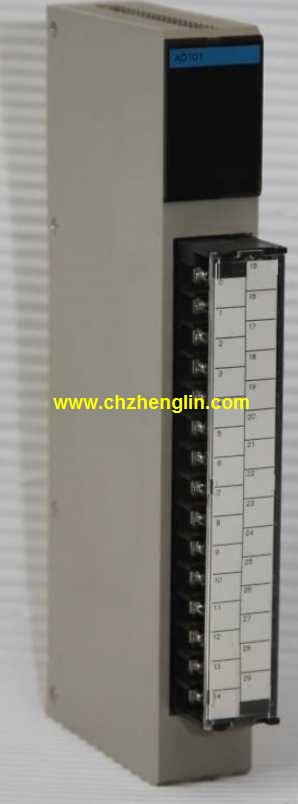

接線減少和遠程、編程提高了日常維護的效率。緊湊型連接器歐姆龍C500-AD101(3G2A5-AD101)。
輸入。
4點輸入。
NPN類型。
行業小的位從站針對各種機械的配線改革。
提供2種類型：2點式位從站單元和4點式位從站單元C500-AD101(3G2A5-AD101)
外形小巧，可在有限空間內安裝。位從站可以在I/O設備附近安裝，節省空間和配線。
行業可與圓形電纜連接的位從站（圓形電纜易于購買，且價格較低）。
也可與扁平電纜連接，輕松進行配線。
電纜可以根據應用進行選擇歐姆龍C500-AD101(3G2A5-AD101)。輸入16點。
實現了減少配線,在兩根信號線上傳送16點I/O信息的單元。
通過一對電纜可傳送16點輸入輸出信號B7A接口單元。
作為I/O單元，不用考慮通信，
可以實現控制柜內的省布線、以及距離教遠的開關、指示燈等輸入輸出設備間的省布線化。電壓：DC24V。
操作電壓范圍：DC20-28V歐姆龍C500-AD101(3G2A5-AD101)。
輸出容量：30W DC5V:6A。
電源設置：無。
CQM1H的左端蓋是電源單元的一部分。
交流電源需要100-240V交流電源輸入。
在選擇電源單元時，詳細情況參考CQM1H操作手冊。
兩種型號有24V直流電壓輸出歐姆龍模擬量輸入模塊。MIL連接器類型。
垂直類型。
16點輸入/16點輸出。
PNP類型。
MIL連接器通過分支電纜擴展I/O接口選購件，
既包括多個I/O點到板卡 的集合連接，
也包括到傳動器的直接連接。
小從站具有32個點和一個MIL連接器（寬35mm×厚60mm×高80mm）。
多個I/O點的聚合實現到傳動器和板卡的連接歐姆龍模擬量輸入模塊。
通信單元和I/O單元之間的連接器接口大大減少了配線需要的工時。
DIN軌道和金屬夾具便于靈活安裝。
可以收集運行狀態和設備衰退等各種維護數據以改善生產效率。輸入點數：16點。
輸出點數：16點、源型歐姆龍模擬量輸入模塊。
輸入電壓：DC24V。
輸入電流：7mA。
額定電壓：DC24V。
大負載電流：0.5A/點、2A/單元。
外部連接：MIL連接器、負載短路保護、警報。
用于不同應用和接線方式的各種混合I/O單元。
一個混合I/O單元中包含用于輸入與輸出的連接器。
利用混合I/O單元，可輕松構建節省空間的系統。
選擇每個應用的佳接口： Fujitsu連接器與MIL連接器。
選擇漏型輸出或源型輸出。 CJ1W-MD2232提供負載短路保護功能C500-AD101(3G2A5-AD101)。
在CPU單元設定中中，可將ON與OFF響應時間設定為0～32ms之間歐姆龍C500-AD101(3G2A5-AD101)。
另提供帶有5V TTL輸入的混合I/O單元。
提供了各種連接器-端子塊轉換單元，使您可以方便地對外部I/O設備進行接線。
適用于CJ1W-MD563。
