三菱AJ35PTF-28AS產品信息及技術參數：
品牌: 三菱
產品名稱: AC輸入/可控硅輸出模塊
型號: AJ35PTF-28AS
AC輸入點數：16點。
輸入電壓及電流：AC100～120V，10mA。
響應時間：25ms。
16點/1個公共端。
雙向可控硅輸出點數：12點。
輸出電壓及電流：AC100～120V，0.6A/1點，2.4A/1個公共端。
響應時間：0.5Hz＋1ms。
8點/1個公共端，4點/1個公共端。
36點端子臺。
占用站數：4站。
緊湊型遠程I/O單元。

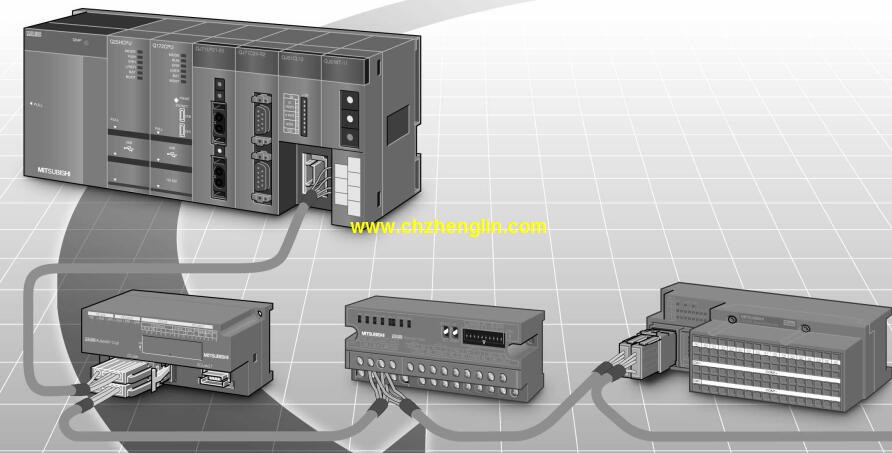

設備層/現場總線CC-Link設備層是把PLC等控制設備和傳感器以及驅動設備連接起來的現場網絡，
為整個網絡系統低層的網絡。
采用CC-Link現場總線連接，布線數量大大減少，
提高了系統可維護性。
而且，不只是ON/OFF等開關量的數據，
還可連接ID系統、條形碼閱讀器、變頻器、人機界面等智能化設備，
從完成各種數據的通信，到終端生產信息的管理均可實現，
加上對機器動作狀態的集中管理，
使維修保養的工作效率也大有提高。
在Q系列PLC中使用，CC-Link的功能更好，
而且使用更簡便。
三菱公司PLC網絡繼承了傳統使用的MELSEC網絡，
并使其在性能、功能、使用簡便等方面更勝一籌。
提供層次清晰的三層網絡，針對各種用途提供合適的網絡產品。
信息層/Ethernet（以太網）信息層為網絡系統中高層，
主要是在PLC、設備控制器以及生產管理用PC之間傳輸生產管理信息、質量管理信息及設備的運轉情況等數據，
信息層使用普遍的Ethernet。
它不僅能夠連接windows系統的PC、UNIX系統的工作站等，
而且還能連接各種FA設備。
Ethernet模塊具有了日益普及的因特網電子郵件收發功能，
使用戶無論在的任何地方都可以方便地收發生產信息郵件，
構筑遠程監視管理系統。
同時，利用因特網的FTP服務器功能及MELSEC專用協議可以很容易的實現程序的上傳/下載和信息的傳輸。

三菱AJ35PTF-28AS其它性能說明：

電纜長度：10.6米。
小型CPU長距離連接電纜。
用于QnAS/AnSCPU/運動控制與GOT之間連接。
用于A7GT-CNB與GOT之間連接。
組合A8GT-EXCNB與A8GT-C_BS三菱AJ35PTF-28AS。輸入形式：DC輸入，正極公共端。
輸入點數：16點。
輸入響應時間：0.2ms以下AJ35PTF-28AS
額定輸入電壓/電流：DC24V/5mA。
輸出形式：晶體管輸出，漏型。
輸出點數：16點。
OFF時泄漏電流：0.25mA以下。
輸出保護功能：有。
額定負載電壓/電流：DC24V/0.5A。
外部連接：1線式/1線式。
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品陣容中選擇三菱AJ35PTF-28AS。
通過端子臺上部的手指保護，
人體不會接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上。輸入輸出點數：512點。
輸入輸出數據設備點數：512點。
程序容量：14k。
基本命令處理速度(LD命令)：1.0μs三菱AJ35PTF-28AS。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。
整體式：是把PLC各組成部分安裝在一起或少數幾塊印刷電路板上，
并連同電源一起裝在機殼內形成一個單一的整體稱之為主機或基本單元、小型、小型PLC采用這種結構三菱AC輸入/可控硅輸出模塊。
模塊式：是把PLC各基本組成做成獨立的模塊。
中型、大型PLC采用這種方式。便于維修。1軸。
2軸直線插補、2軸圓弧插補。
控制單位：pulse，mm，inch，degree三菱AC輸入/可控硅輸出模塊。
決定位置的數據數：600/1軸。
大輸出脈沖：400kpps(差距動驅動器)/200kpps(開路集電極)。
36臺針連接器。
輸入接口電路工作過程：當開關合上，二極管發光，
然后三極管在光的照射下導通，向內部電路輸入信號三菱AC輸入/可控硅輸出模塊。
當開關斷開，二極管不發光，三極管不導通。向內部電路輸入信號。
也就是通過輸入接口電路把外部的開關信號轉化成PLC內部所能接受的數字信號。
PLC的選型隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLC其性能各有不同，適用場合也各有側重，
價格上也有較大差異。因此PLC選型時，
在滿足控制要求的前提下，
應考慮佳的性能價格比，合理選擇PLC。
輸入狀態和輸入信息從輸入接口輸進，
CPU將之存入工作數據存儲器中或輸入映象寄存器。
然后由CPU把數據和程序有機地結合在一起。
把結果存入輸出映象寄存器或或工作數據存儲器中，
然后輸出到輸出接口、控制外部驅動器AJ35PTF-28AS。
三菱PLC是是三菱電機在大連生產的主力產品三菱AJ35PTF-28AS。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
