晶體管輸出。
控制軸數：2軸。
控制単位：mm、inch、degree、pulse。
定位數據：600數據/軸。
模塊備份功能：將定位數據、模塊啟動數據保存到閃存ROM中 (無電池)三菱RJ61BT11。
啟動時間（運算周期0.444ms、1軸）：0.3ms。
大輸出脈沖：200000pulse/sRJ61BT11
伺服間的大連接距離：2m。
外部配線連接方式：40針連接器。
直線插補：2軸。
圓弧插補：2軸。
定位模塊
定位模塊可以高5Mpulse/s*1的高速脈沖輸出多控制4軸。
可連接帶晶體管(開路集電極)或差分驅動器輸入接口的脈沖串輸入伺服放大器、步進電機驅動器等通用的驅動器模塊三菱RJ61BT11。
定位模塊包括晶體管輸出型和差分驅動器輸出型2種，可根據連接的驅動模塊進行選擇。
選擇差分驅動器輸出型時，可輸出高5Mpulse/s的高速脈沖并進行長10m的遠距離連接。
這些定位模塊可進行位置控制和速度控制。
除以往的直線插補功能、圓弧插補功能以外，還全新配備了螺旋線插補功能，
可用于需進行銑削加工等復雜控制的用途三菱RJ61BT11。輸出點數：32點。
輸出形式：晶體管（源型）輸出。
額定開閉電壓、電流：-。
額定負載電壓：DC12～24V。
大負載電流：0.1A/點。
響應時間：1ms以下。
公共端方式：32點/公共端三菱CC-Link模塊。
保護功能（過載、過熱）：有。
外部配線連接方式：40針連接器。
輸出模塊帶機械式繼電器觸點機構，
包括所用的負載電壓范圍較大的繼電器輸出型和可用于DC12~24V負載的晶體管輸出型。
可根據負載電壓、輸出點數的不同，選擇適合用戶需求的模塊。
根據繼電器觸點壽命進行預防性維護。
繼電器輸出模塊可累計各輸出點的ON次數三菱CC-Link模塊。
可通過了解該繼電器觸點的開關次數，根據繼電器壽命進行預防性維護。輸入電源電壓：DC24V。
輸入頻率：-。
輸入大視在功率：-。
輸入大功率：50。
額定輸出電流（DC5V）：6.5A三菱CC-Link模塊。
額定輸出電流（DC24V）：-。

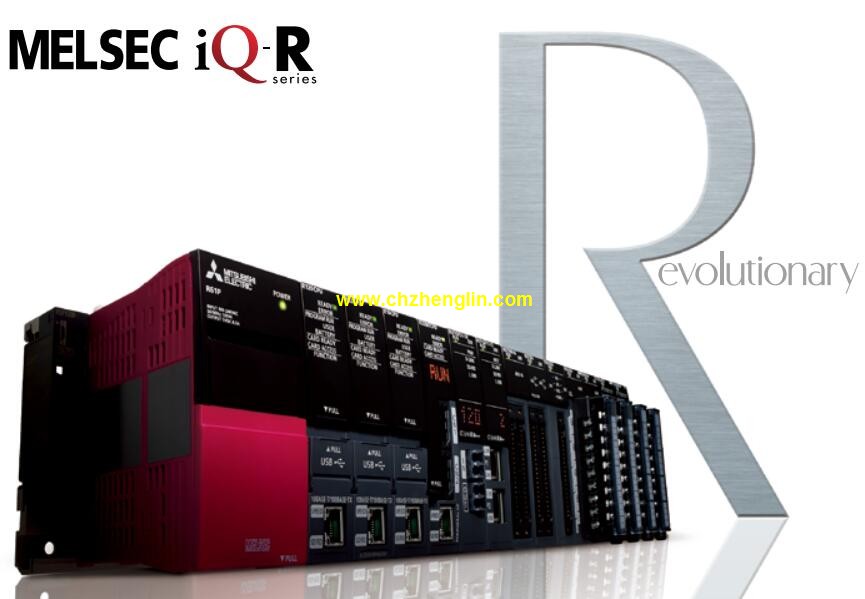

MELSEC iQ-R系列由 CPU模塊、電源模塊、基板模塊、輸入輸出模塊、智能功能模塊等各種模塊組成。
對于整個系統，基板模塊多可擴展到7級、模塊多可安裝64個，
因此可構建大型系統。此外，通過使用RQ擴展基板模塊，
海還可有效利用MELSEC-Q系列模塊的資產。運算控制方式：存儲程序反復運算。
輸入輸出點數：4096點。
程序容量：160K步。
實現運動控制的多CPU系統
可通過執行順控程序和并行處理多CPU間高速通信，實現高速控制。
多CPU間的通信周期已與運動控制時間同步，可減少多余的控制時間。
安裝3個運動CPU模塊后，多可對96軸進行伺服控制。
多1200K步的程序容量。
實現運動控制的多CPU系統。
CPU模塊內置2個支持千兆位的網絡端口。

便于進行數據管理的數據庫功能RJ61BT11。
內置安全功能的擴展SRAM卡。
可進行各種運動動控制(位置、速度、扭矩、同步控制等）三菱RJ61BT11。
符合國際安全標準（ ISO 13849-1 PL e、 IEC 61508 SIL 3）的安全CPU。
適合從計算機/微機環境進行移植的C/C++語言編程。
