晶體管輸出。
控制軸數：2軸。
控制単位：mm、inch、degree、pulse。
定位數據：600數據/軸。

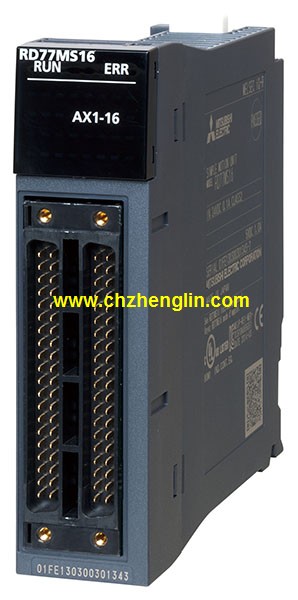

模塊備份功能：將定位數據、模塊啟動數據保存到閃存ROM中 (無電池)三菱RD77MS16。
啟動時間（運算周期0.444ms、1軸）：0.3ms。
大輸出脈沖：200000pulse/sRD77MS16
伺服間的大連接距離：2m。
外部配線連接方式：40針連接器。
直線插補：2軸。
圓弧插補：2軸。
定位模塊
定位模塊可以高5Mpulse/s*1的高速脈沖輸出多控制4軸。
可連接帶晶體管(開路集電極)或差分驅動器輸入接口的脈沖串輸入伺服放大器、步進電機驅動器等通用的驅動器模塊三菱RD77MS16。
定位模塊包括晶體管輸出型和差分驅動器輸出型2種，可根據連接的驅動模塊進行選擇。
選擇差分驅動器輸出型時，可輸出高5Mpulse/s的高速脈沖并進行長10m的遠距離連接。
這些定位模塊可進行位置控制和速度控制。
除以往的直線插補功能、圓弧插補功能以外，還全新配備了螺旋線插補功能，
可用于需進行銑削加工等復雜控制的用途三菱RD77MS16。輸入輸出模塊安裝臺數：8臺。
可安裝模塊：MELSEC iQ-R系列模塊。
DIN導軌安裝用適配器型號：R6DIN1。
外形尺寸（H）×（W）×（D）：101mm×328mm×32.5mm三菱簡易運動模塊。
用于安裝MELSEC iQ-R系列各種模塊的基板模塊。
無法在擴展基板模塊上安裝CPU模塊。Max. 230.4kbps、 RS-422/485 2通道。
使用串行通信模塊時，只需從工程軟件的通信協議程序庫中選擇，
即可進行支持MODBUS?等通用協議的數據通信。
2個通道均支持230.4kbps，通信時可充分發揮配對設備的性能三菱簡易運動模塊。模擬量輸出通道數：16CH。
精度
環境溫度25正負5°C：正負0.1% 以?xún)?nèi)。
環境溫度0～55°C：-。
溫度系數：正負50ppm/℃。
轉換速度：1ms/CH三菱簡易運動模塊。
通道間緣：隔離變壓器緣。
輸出短路保護：有。
外部供給電源：-。
外部配線連接方式：40針連接器兩個。
電壓輸出
數字量輸入值：?32000～32000。
模擬量輸出電壓：DC?10～10V。
電流輸出
數字量輸入值：0～32000。
模擬量輸出電流：DC0～20mA。
無需使用專用的程序來創建波形，可減少編程工時。
可使用參數輕松設定轉換運算和比例縮放，無需創建專用的程序。
因此，有助于降低程序的開發成本并減小程序容量。
高速輸出流暢的模擬量波形。
模擬量輸出模塊具有將任任意波形數據注冊到模塊中，并根據設定的轉換周期連續執行模擬量輸出的功能RD77MS16。
執行沖沖壓機和注塑成型機等的模擬量(扭矩)控制時，可自動輸出事先注冊的控制波形，
通過程序進行高速、流暢的控制三菱RD77MS16。此外，僅需事先將波形數據注冊到模塊中，
即可輕松控制模擬量波形，因此在進行生產線控制等重復控制時，
